公司熱線： 4000-333-009
非瀝青基高分子防水卷材

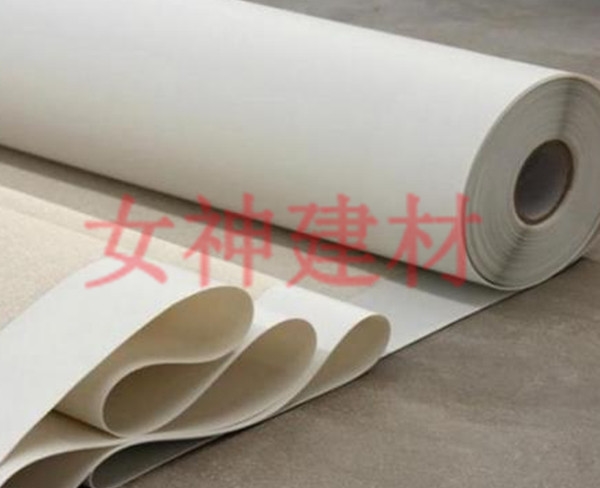

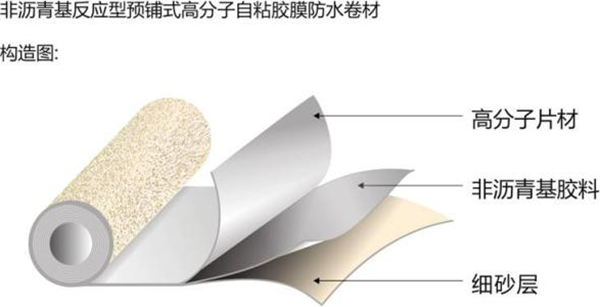

非瀝青基高分子自粘膠膜防水卷材是以改性高密度聚乙烯為基材，與非瀝青基高分子自粘膠層熱復(fù)合而成，隔離層采用特殊性能的砂粒或耐老化聚乙烯硅油膜制成的新型高分子防水卷材。產(chǎn)品符合GB/T23457-2009《預(yù)鋪、濕鋪防水卷材》中預(yù)鋪P類的要求。
產(chǎn)品特點(diǎn)
1、反相粘接與結(jié)構(gòu)層，不受墊層沉降破壞，形成防水層與混凝土結(jié)構(gòu)的無間隙結(jié)構(gòu)，杜絕竄水現(xiàn)象;
2、單層使用即滿足地下防水工程一級(jí)防水設(shè)防要求，無需做保護(hù)層，綜合成本可降低30%;
3、使用改性原料為基材，材料重量輕，柔軟，運(yùn)輸及施工方便;
4、具有較強(qiáng)的化學(xué)穩(wěn)定性，耐侵蝕性能佳，耐釘刺和撕裂強(qiáng)度高;
5、自粘壓敏膠層，自愈性強(qiáng)，永不固化;
6、配套材料齊全，施工快捷簡便。
使用范圍
主要用于屋面、地下室、人防、水庫、橋梁、公路、種植屋面、綜合管廊、地鐵隧道、涵洞等防水工程。
產(chǎn)品規(guī)格
|
卷材厚度（mm） |
寬度（m） |
卷材長度（m/卷） |
|
1.2、1.5、1.7 |
1.0、2.0 |
15、20 |
產(chǎn)品性能指標(biāo)
|
項(xiàng) 目 |
指標(biāo)P類 |
|
|
拉伸性能 |
拉力/(N/50mm) ≥ |
500 |
|
膜斷裂伸長率，% ≥ |
400 |
|
|
釘桿撕裂強(qiáng)度/N ≥ |
400 |
|
|
沖擊性能 |
直徑（10±0.1）mm，無滲漏 |
|
|
靜態(tài)荷載 |
20kg，無滲漏 |
|
|
耐熱性 |
70℃，2h無位移、流淌、滴落 |
|
|
低溫彎折性 |
-25℃，無裂紋 |
|
|
防竄水性 |
0.6MPa，不竄水 |
|
|
與后澆混凝土剝離強(qiáng)度/(N/mm) ≥ |
無處理 |
2.0 |
|
水泥粉污染表面 |
1.5 |
|
|
泥沙污染表面 |
1.5 |
|
|
紫外線老化 |
1.5 |
|
|
熱老化 |
1.5 |
|
|
與后澆混凝土浸水后剝離強(qiáng)度/(N/mm) ≥ |
1.5 |
|
|
熱老化 |
拉力保持率/% ≥ |
90 |
|
伸長率保持率/% ≥ |
80 |
|
|
低溫彎折性 |
—23℃，無裂紋 |
|
|
熱穩(wěn)定性 |
外觀 |
無起皺、滑動(dòng)、流淌 |
|
尺寸變化/% ≤ |
2.0 |
|
施工方法與工藝
施工工藝
基層清理—→定位彈線—→預(yù)鋪卷材—→搭接處理—→細(xì)部節(jié)點(diǎn)處理—→綁扎鋼筋—→澆灌混凝土
施工方法
1、卷材預(yù)鋪：將產(chǎn)品量好裁切，將卷材的自粘層隔離紙面朝向結(jié)構(gòu)層，另一面朝向基層，預(yù)先鋪設(shè)在墊層、保護(hù)墻、地下連續(xù)墻或排樁上;
2、卷材接縫：卷材接縫采用冷自粘方式，長邊撕去預(yù)留的自粘搭接邊薄膜直接粘貼即可，短邊采用搭接膠帶，形成完整密封的防水系統(tǒng)。
貯存與運(yùn)輸
貯存與運(yùn)輸時(shí)，不同類型、規(guī)格的產(chǎn)品應(yīng)分別堆放，不應(yīng)混雜。避免日曬雨淋，注意通風(fēng)。貯存溫度不應(yīng)高于45℃，平放貯存堆放高度不超過5層，立放單層堆放，禁止與酸、堿、油類及有機(jī)溶劑等接觸;
運(yùn)輸時(shí)防止傾斜或橫壓，必要時(shí)加蓋苫布。
